折れ線グラフのリファレンス

​

データ設定

​

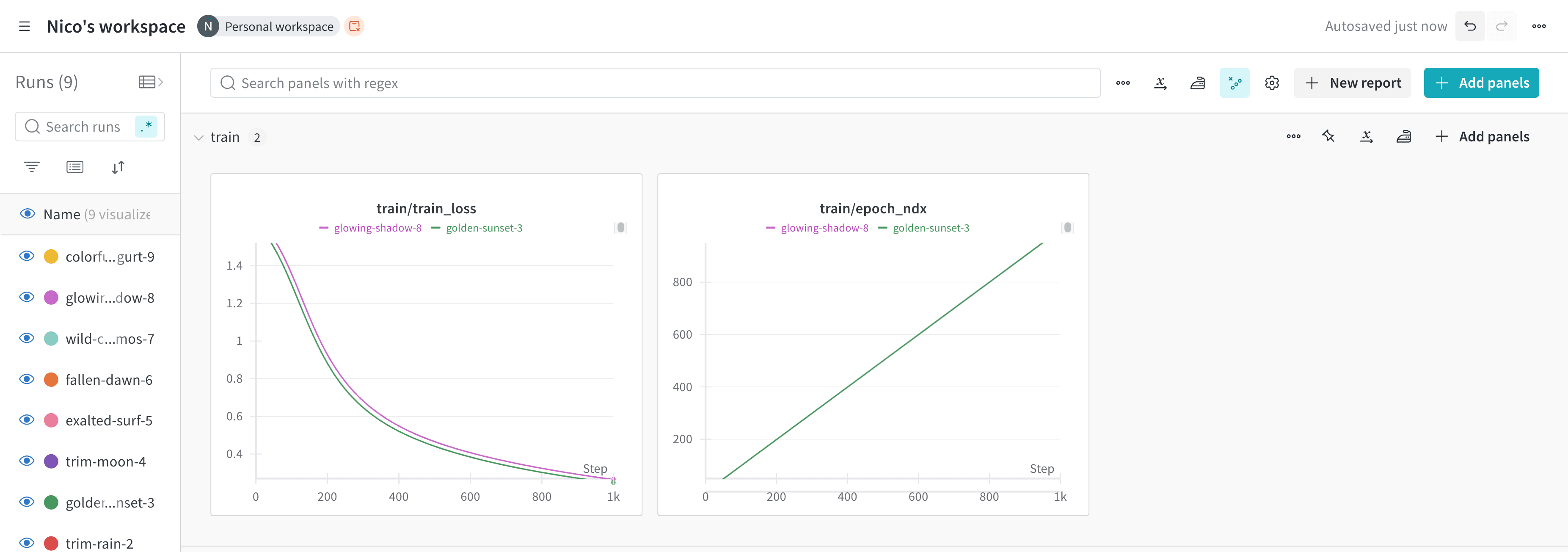

X軸

• ステップ: wandb.Run.log() が呼び出されるたびに増加します。モデルからログしたトレーニングステップ数を反映します。 (デフォルト)
• 相対時間 (実時間): プロセスの開始からの実経過時間です。run を開始し、1日間一時停止してから再開してログすると、そのポイントは24時間の位置に表示されます。
• 相対時間 (プロセス): プロセスが実行されていた時間です。run を開始して10秒間実行し、1日間一時停止してから再開すると、そのポイントは10秒の位置に表示されます。
• 実時間: グラフ上の最初の run の開始からの経過時間 (分) です。
• X軸の範囲: デフォルトでは、X軸の最小値から最大値までです。最小値と最大値はカスタマイズできます。

​

Y 軸

​

Point aggregation method

• Full fidelity (デフォルト) : Full fidelity を参照してください。
• Random sampling: Random sampling を参照してください。

​

スムージング

• 時間加重 EMA (デフォルト): 過去のポイントの重みを指数関数的に減衰させることで時系列データをスムージングする、指数移動平均 (EMA) の手法です。
• 移動平均: ポイントを、指定された x 値の前後のウィンドウ内にあるポイントの平均で置き換えます。
• ガウシアン: スムージングパラメーターで指定された標準偏差を持つガウス分布に従う重みを使用して、ポイントの加重平均を計算します。
• スムージングなし

​

外れ値を無視

• Random samplingモード: 外れ値を無視すると、5%未満および95%を超えるポイントがプロットから除外されます。
• フルフィデリティモード: 外れ値を無視すると、すべてのポイントが各バケットの最後の値に集約されて表示され、5%未満および95%を超える領域に網掛けが適用されます。

​

最大 run 数またはグループ数

​

run のグループ化

• Use grouping from the runs table in charts: run テーブルのグループ化を折れ線グラフに適用します。デフォルトでオンになっています。オフにすると、run テーブルのグループ化の有無にかかわらず、各 run を個別に描画します。
• Use only latest run per group: グループ内の run をまとめる代わりに、各グループから1つの run を描画します。デフォルトでオフになっています。Workspaceレベルでのみ使用できます。
• 集約: 各グループをまとめた線の値です。選択肢は Mean、最小値、Max です。Use only latest run per group がオンの場合は使用できません。

​

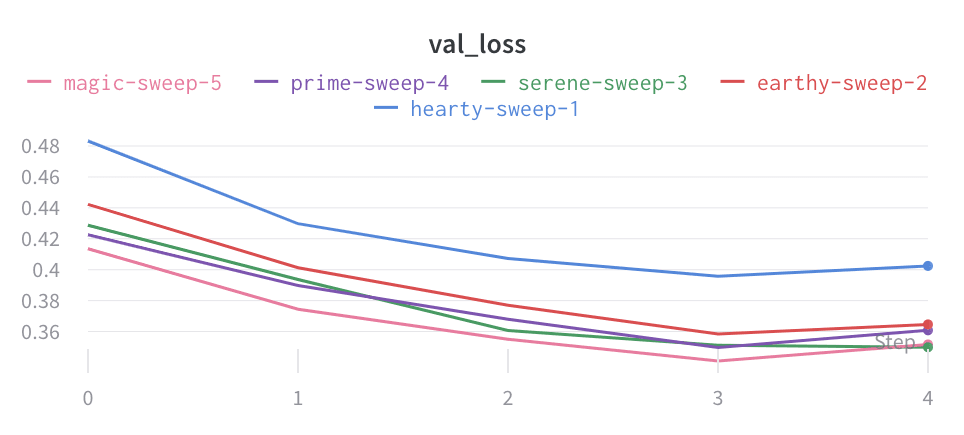

チャート タイプ

• 折れ線グラフ

• 面グラフ

• 100% 積み上げ面グラフ


​

グループ化の設定

• Group runs: プロットで run のグループ化を有効にします。プロットのシェーディング範囲を設定するには必須です。run を 1 本の線に集約しないようにするには、これをオフにしてください。グループ化を有効にしたまま集約を無効にするための別スイッチはありません。
• Group by: オプションで列を選択します。その列で同じ値を持つ run はまとめてグループ化されます。
• 集約: グラフ上の線の値です。グループの mean、median、min、max から選択できます。このコントロールは Group runs がオンの場合のみ適用されます。
• Range: full-fidelity 折れ線グラフのシェーディング領域を設定します。Min/Max、Std Dev、Std Err、または None を選択できます。

​

チャート設定

• パネルタイトル: パネルの上部に表示されるタイトルです。
• X 軸タイトル: X 軸のラベルです。
• Y 軸タイトル: Y 軸のラベルです。
• 凡例: 凡例の表示・非表示を切り替え、その位置を設定します。

​

凡例の設定

​

凡例テンプレート

1. 歯車アイコンをクリックして、プロットの設定を開きます。
2. Display preferencesタブに移動します。
3. Advanced legendを展開し、凡例テンプレートを指定します。
4. Applyをクリックします。

​

ポイント固有の値

1. 歯車アイコンをクリックしてプロットの設定を開きます。
2. Display preferences タブに移動します。
3. タブの下部で、プロットのメトリクスを 1 つ以上選び、ポイント固有の値を設定します。
4. Apply をクリックします。

​

式

​

式を使用して新しい折れ線グラフを作成する

1. project の Workspace にアクセスします。
2. + Add panel ボタンをクリックし、折れ線グラフ を選択します。
3. Data タブをクリックします。折れ線グラフにプロットするデータを、x 軸と y 軸それぞれについて選択します。
4. 式 タブをクリックします。
5. Y 軸 フィールドまたは X 軸 フィールドに式を入力します。
6. Apply をクリックして設定を保存し、折れ線グラフを表示します。

​

式を使って既存の折れ線グラフを変換する

1. 変換する折れ線グラフを開きます。
2. グラフの右上にある歯車アイコンをクリックして、パネルを編集します。
3. 式タブをクリックします。
4. Y 軸フィールドまたは X 軸フィールドに式を入力します。
5. Apply をクリックして設定を保存し、更新された折れ線グラフを表示します。

​

値の参照

​

ネストされた設定

${config:parent.child.grandchild}

config = {
    "model": {
        "type": "resnet",
        "layers": 50
    },
    "training": {
        "batch_size": 32,
        "learning_rate": 0.001
    }
}

with wandb.init(project="my-project", config=config) as run:
    ...

config:
  optimizer:
    value:
      lr: 0.001
      weight_decay: 0.01
  model:
    value:
      hidden_size: 768

​

利用可能なオペレーター

​

数学定数と関数

​

数学定数

​

算術関数と統計関数

​

対数関数と指数関数

​

三角関数

​

双曲線関数

​

式のサンプル

{
  "accuracy": 0.7829240801794489,
  "loss": 0.2194763318905079
}

config = {
    "epochs": 100,
    "optimizer": {
        "value": {
            "lr": 0.001,
            "weight_decay": 0.01
        }
    }
}

1 - accuracy

accuracy+${config:optimizer.value.lr}

sin(loss)

sin(loss - 2)

${accuracy} / ${config:batch_size}

min(loss, accuracy)

sqrt(loss ** 2 + accuracy ** 2)

sqrt(loss*100)+sqrt(loss*100000)

sqrt(${summary:loss}*100)+sqrt(${summary:loss}*100000)

​

複数メトリクスのパネルの式

• 各層のメトリクス用に個別のパネルを作成する代わりに、単一のパネルにまとめて表示できます。たとえば、layer_0_loss、layer_1_loss、layer_2_loss のように一貫した命名規則でメトリクスをログする場合、layer_\d+_loss のような正規表現を使用して、すべての層の損失を1つのグラフに表示できます。
• 共通の命名パターンを持つすべてのメトリクスに一致させます。例：
  • train_.* は、train_loss、train_accuracy、train_f1_score などのすべてのトレーニングメトリクスに一致します
  • .*_accuracy は、train_accuracy、val_accuracy、test_accuracy など、異なるデータセットの精度メトリクスに一致します
• 選択を使用して、必要なメトリクスだけに一致させます。たとえば、非キャプチャグループ (?:layer_0|layer_10)_loss は、中間の層を除外して、最初と10番目の層の損失だけに一致します。

​

キャプチャグループ

• キャプチャグループは複数のパネルを作成します 正規表現にキャプチャグループを形成する括弧が含まれている場合、UI はそのグループによって取得された一意の値ごとに別のパネルを作成します。 たとえば、式 (layer_0|layer_10)_loss にはキャプチャグループが含まれており、2 つの別のパネルを作成します。
  1. layer_0 に一致するメトリクス用のパネル。
  2. layer_10 に一致するメトリクス用のパネル。
• 非キャプチャグループはメトリクスを一緒に保持します 別のパネルを作成せずに複数の代替案に一致させるには、?: 構文を使用した非キャプチャグループを使用します。式 (?:layer_0|layer_10)_loss は前の例と同じメトリクスに一致しますが、単一のパネルにまとめて表示します。

• (layer_0|layer_10)_loss - 各レイヤーごとに 2 つのパネルを作成します。
• (?:layer_0|layer_10)_loss - 両方のレイヤーをまとめて表示する 1 つのパネルを作成します。
