실험의 플롯 생성 및 추적

W&B Models에서는 wandb.plot의 메서드와 wandb.Run.log()를 사용해 차트를 추적할 수 있으며, 트레이닝 중 시간에 따라 변하는 차트도 추적할 수 있습니다. 맞춤형 차트 프레임워크에 대한 자세한 내용은 맞춤형 차트 워크스루를 참조하세요.

기본 차트

W&B 차트를 만들려면 다음 단계를 따르세요.

wandb.Table 객체를 만들고 시각화할 데이터를 추가하세요.
W&B의 기본 제공 헬퍼 함수 중 하나를 사용하여 플롯을 생성하세요.
wandb.Run.log()로 플롯을 로깅하세요.

다음 기본 차트를 사용하면 메트릭과 결과를 간단하게 시각화할 수 있습니다.

선
산점도
막대
히스토그램
다중 선

임의의 축 위에 정렬된 점들을 연결한 목록인 맞춤형 선형 플롯을 로깅하세요.

import wandb

with wandb.init() as run:
    data = [[x, y] for (x, y) in zip(x_values, y_values)]
    table = wandb.Table(data=data, columns=["x", "y"])
    run.log(
        {
            "my_custom_plot_id": wandb.plot.line(
                table, "x", "y", title="Custom Y versus X line plot"
            )
        }
    )

이 기능을 사용하면 임의의 두 차원에 곡선을 로깅할 수 있습니다. 두 값 목록을 서로 플로팅하는 경우, 목록의 값 수가 정확히 일치해야 합니다. 예를 들어, 각 포인트는 x와 y를 가져야 합니다.

자세한 내용은 W&B로 맞춤형 선형 플롯 만들기 보고서를 참조하세요.코드 실행

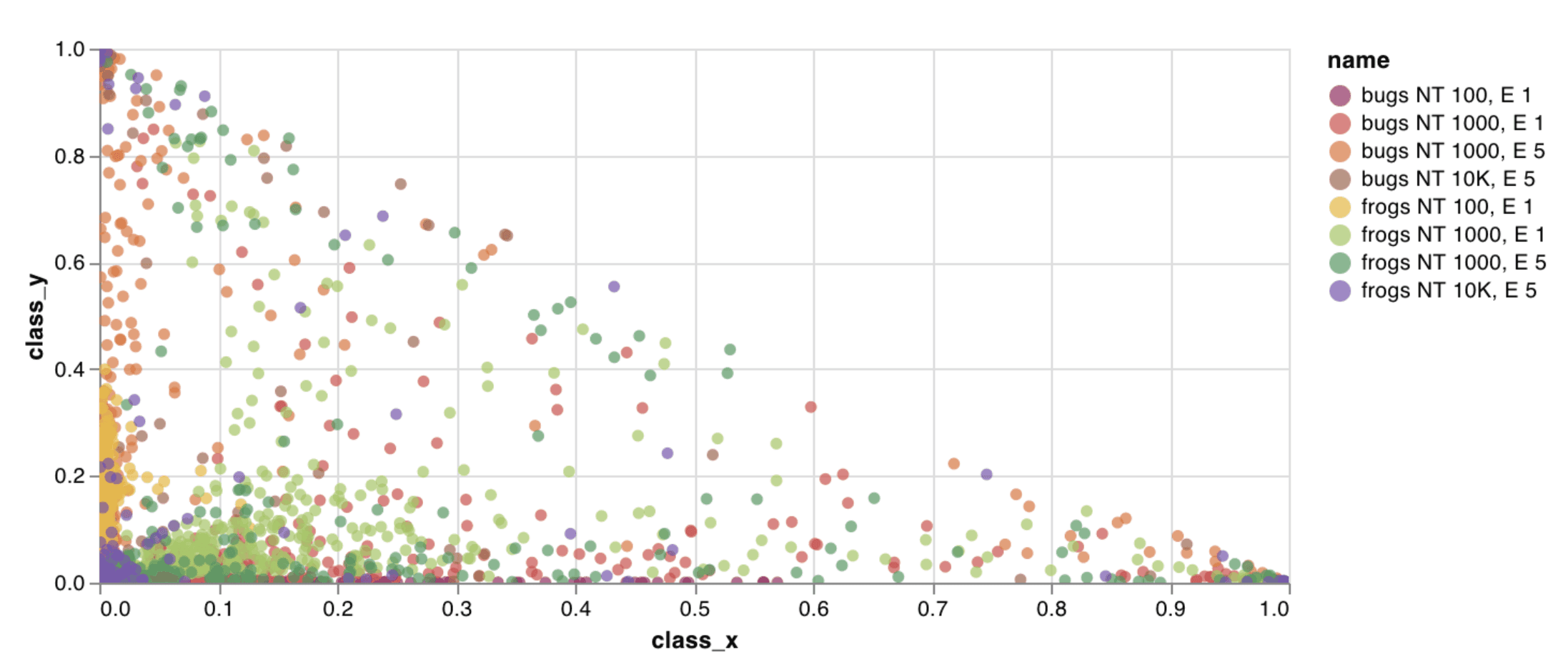

맞춤형 scatter plot(임의의 x축과 y축에 있는 점(x, y)의 목록)을 로깅하세요.

import wandb

with wandb.init() as run:
    data = [[x, y] for (x, y) in zip(class_x_scores, class_y_scores)]
    table = wandb.Table(data=data, columns=["class_x", "class_y"])
    run.log({"my_custom_id": wandb.plot.scatter(table, "class_x", "class_y")})

이를 사용하면 임의의 두 차원에 대한 산점도 점을 로깅할 수 있습니다. 두 값 목록을 서로 대비하여 플로팅하는 경우, 두 목록의 값 개수가 정확히 일치해야 합니다. 예를 들어, 각 점에는 x 값과 y 값이 모두 있어야 합니다.

자세한 내용은 Creating Custom Scatter Plots With W&B 리포트를 참조하세요.코드 실행하기

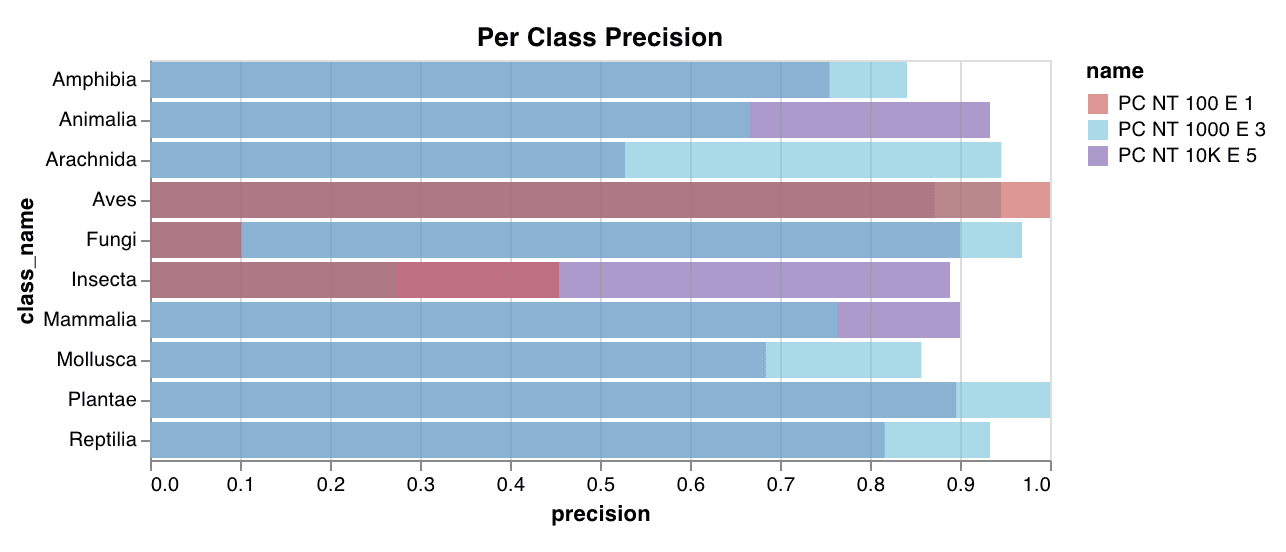

몇 줄의 코드로 맞춤형 막대 차트(레이블이 지정된 값의 목록을 막대로 표시)를 기본적으로 로깅하세요:

import wandb

with wandb.init() as run:
    data = [[label, val] for (label, val) in zip(labels, values)]
    table = wandb.Table(data=data, columns=["label", "value"])
    run.log(
        {
            "my_bar_chart_id": wandb.plot.bar(
                table, "label", "value", title="Custom bar chart"
            )
        }
    )

임의의 막대 차트를 로깅하는 데 이 기능을 사용할 수 있습니다. 목록의 레이블 수와 값 수가 정확히 일치해야 합니다. 각 데이터 포인트는 둘 다 있어야 합니다.

자세한 내용은 맞춤형 막대 차트 보고서를 참조하세요.코드 실행

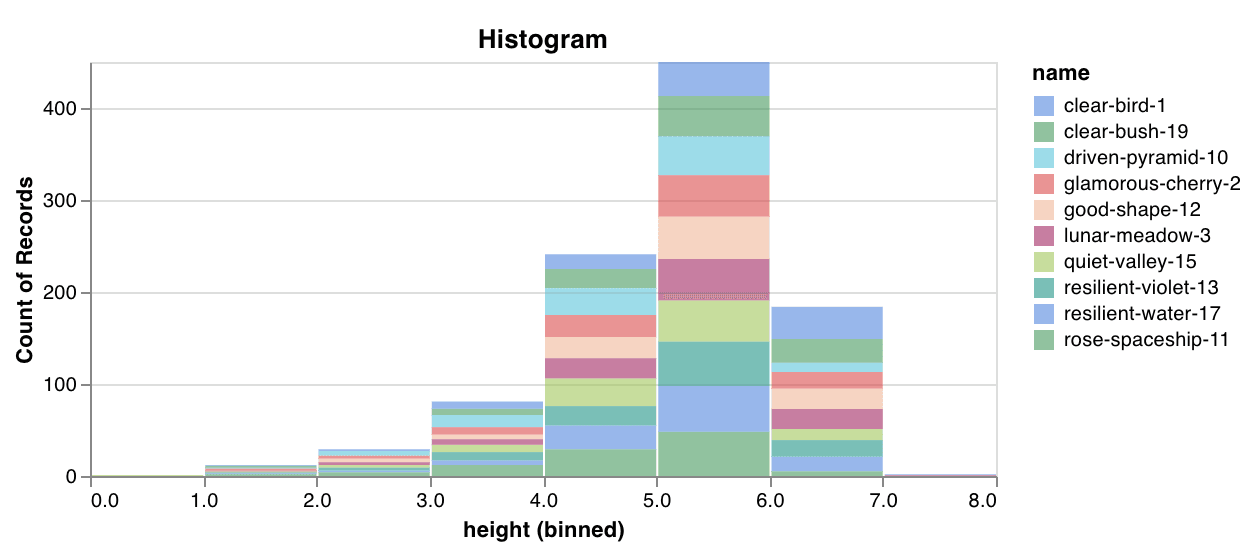

몇 줄의 코드만으로 맞춤형 히스토그램(값 목록을 개수 또는 발생 빈도에 따라 구간별로 분류한 차트)을 기본 기능으로 로깅하세요. 예를 들어 예측 신뢰도 점수 목록(scores)이 있다면 다음과 같이 분포를 시각화할 수 있습니다.

import wandb

with wandb.init() as run:
    data = [[s] for s in scores]
    table = wandb.Table(data=data, columns=["scores"])
    run.log({"my_histogram": wandb.plot.histogram(table, "scores", title="Histogram")})

임의의 히스토그램을 로깅하는 데 이 기능을 사용할 수 있습니다. data는 목록의 목록으로, 행과 열로 구성된 2D 배열을 지원하기 위한 것입니다.

자세한 내용은 W&B로 맞춤형 히스토그램 만들기 보고서를 참조하세요.코드 실행

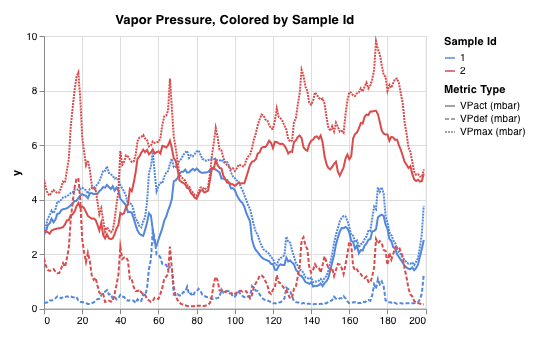

하나의 공유된 x-y 축에 여러 선을 플롯하거나, x-y 좌표 쌍의 여러 다른 목록을 플롯하세요:

import wandb

with wandb.init() as run:
    run.log(
        {
            "my_custom_id": wandb.plot.line_series(
                xs=[0, 1, 2, 3, 4],
                ys=[[10, 20, 30, 40, 50], [0.5, 11, 72, 3, 41]],
                keys=["metric Y", "metric Z"],
                title="Two Random Metrics",
                xname="x units",
            )
        }
    )

x 및 y points의 개수는 정확히 일치해야 합니다. x 값의 목록 하나를 여러 y 값 목록과 매칭하거나, 각 y 값 목록에 대해 별도의 x 값 목록을 제공할 수 있습니다.

자세한 내용은 Custom Multi-Line Plots report를 참조하세요.

모델 평가 차트

이 사전 설정 차트에는 wandb.plot() 메서드가 내장되어 있어 스크립트에서 직접 차트를 빠르게 로깅하고 UI에서 원하는 정보를 정확하게 확인할 수 있습니다.

정밀도-재현율 곡선
ROC 곡선
혼동 행렬

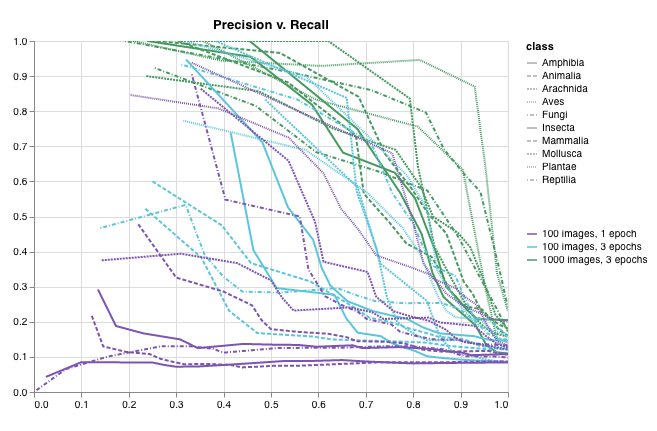

한 줄로 정밀도-재현율 곡선을 생성하세요:

import wandb
with wandb.init() as run:
    # ground_truth는 정답 레이블 목록이고, predictions는 예측 점수 목록입니다.
    # 예시 ground_truth = [0, 1, 1, 0], predictions = [0.1, 0.4, 0.35, 0.8]
    ground_truth = [0, 1, 1, 0]
    predictions = [0.1, 0.4, 0.35, 0.8]
    run.log({"pr": wandb.plot.pr_curve(ground_truth, predictions)})

코드에서 다음 항목에 액세스할 수 있다면 언제든지 이를 로깅할 수 있습니다:

예시 집합에 대한 모델의 예측 점수(predictions).
해당 예시의 정답 레이블(ground_truth).
(선택) 레이블 또는 클래스 이름의 목록. 예를 들어, 레이블 인덱스 0이 고양이, 1이 개, 2가 새를 의미한다면 labels=["cat", "dog", "bird"]입니다.
(선택) 그래프에 시각화할 레이블의 부분 집합(목록 형식 유지).

자세한 내용은 W&B로 정밀도-재현율 곡선 그리기 Reports를 참조하세요.코드 실행하기

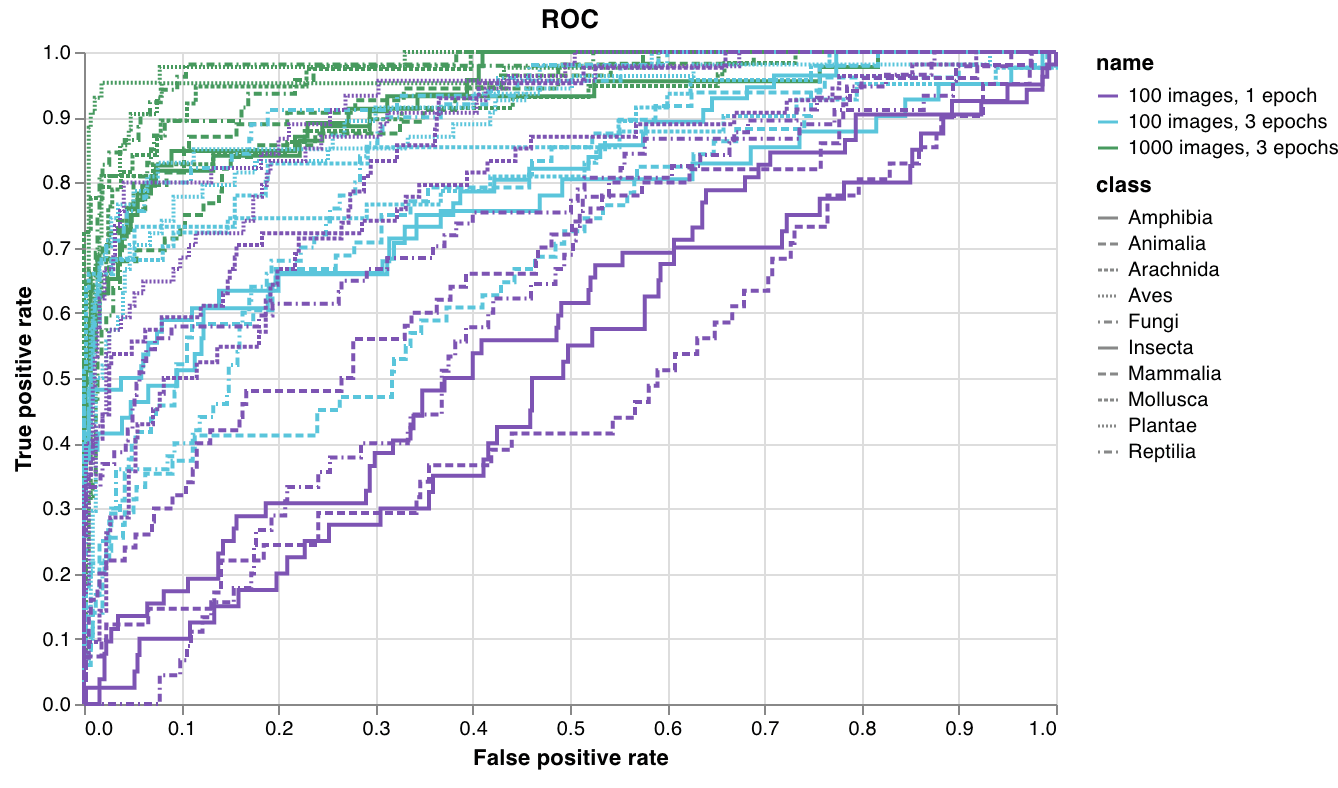

한 줄로 ROC 곡선을 생성하세요:

import wandb

with wandb.init() as run:
    # ground_truth는 정답 레이블 목록이고, predictions는 예측 점수 목록입니다.
    # 예시: ground_truth = [0, 1, 1, 0], predictions = [0.1, 0.4, 0.35, 0.8]
    ground_truth = [0, 1, 1, 0]
    predictions = [0.1, 0.4, 0.35, 0.8]
    run.log({"roc": wandb.plot.roc_curve(ground_truth, predictions)})

코드에서 다음 항목에 액세스할 수 있으면 언제든지 이를 로깅할 수 있습니다:

예시 집합에 대한 모델의 예측 점수(predictions).
해당 예시의 정답 레이블(ground_truth).
(선택) 레이블 또는 클래스 이름 목록. 예를 들어, 레이블 인덱스 0이 고양이, 1이 개, 2가 새를 의미한다면 labels=["cat", "dog", "bird"]입니다.
(선택) 플롯에 시각화할 레이블의 부분 집합(목록 형식 유지).

자세한 내용은 Plot ROC Curves With W&B 보고서를 참조하세요.코드 실행하기

한 줄로 다중 클래스 혼동 행렬을 생성하세요:

import wandb

cm = wandb.plot.confusion_matrix(
    y_true=ground_truth, preds=predictions, class_names=class_names
)

with wandb.init() as run:
    run.log({"conf_mat": cm})

코드에서 다음 데이터에 액세스할 수 있는 곳이라면 어디서든 이를 로깅할 수 있습니다:

예시 집합에 대한 모델의 예측 레이블(preds) 또는 정규화된 확률 점수(probs). 확률은 (예시 수, 클래스 수) 형태여야 합니다. 확률이나 예측 중 하나만 제공할 수 있으며, 둘 다 제공할 수는 없습니다.
해당 예시의 정답 레이블(y_true).
class_names에 문자열로 지정된 레이블 또는 클래스 이름의 전체 목록. 예를 들어 인덱스 0이 cat, 1이 dog, 2가 bird라면 class_names=["cat", "dog", "bird"]로 지정합니다.

자세한 내용은 혼동 행렬: 사용 및 예시 보고서를 참조하세요.코드 실행하기

대화형 맞춤형 차트

전체 맞춤 설정을 하려면 기본 제공 맞춤형 차트 사전 설정을 수정하거나 새 사전 설정을 만든 다음 차트를 저장하세요. 차트 ID를 사용하면 스크립트에서 해당 맞춤형 사전 설정으로 데이터를 직접 로깅할 수 있습니다.

import wandb
# 차트에 표시할 열로 table을 생성하세요.
table = wandb.Table(data=data, columns=["step", "height"])

# table의 열을 차트의 필드에 매핑하세요.
fields = {"x": "step", "value": "height"}

# table을 사용하여 새 맞춤형 차트 프리셋에 데이터를 채우세요.
# 직접 저장한 차트 프리셋을 사용하려면 vega_spec_name을 변경하세요.
# 제목을 수정하려면 string_fields를 변경하세요.
my_custom_chart = wandb.plot_table(
    vega_spec_name="carey/new_chart",
    data_table=table,
    fields=fields,
    string_fields={"title": "Height Histogram"},
)

with wandb.init() as run:
    # 맞춤형 차트를 로깅하세요.
    run.log({"my_custom_chart": my_custom_chart})

코드 실행하기

Matplotlib 및 Plotly 플롯

wandb.plot()으로 W&B 맞춤형 차트를 사용하는 대신, matplotlib 및 Plotly로 생성한 차트를 로깅할 수도 있습니다.

import wandb
import matplotlib.pyplot as plt

with wandb.init() as run:
    # 단순한 matplotlib 플롯을 생성합니다.
    plt.figure()
    plt.plot([1, 2, 3, 4])
    plt.ylabel("some interesting numbers")

    # 플롯을 W&B에 로깅합니다.
    run.log({"chart": plt})

matplotlib 플롯 또는 figure 객체를 wandb.Run.log()에 전달하세요. 기본적으로 플롯을 Plotly 플롯으로 변환합니다. 플롯을 이미지로 로깅하려면 wandb.Image에 플롯을 전달할 수 있습니다. Plotly 차트도 직접 허용합니다.

“You attempted to log an empty plot”와 같은 오류가 발생하면 fig = plt.figure()로 플롯과 별도로 figure를 저장한 다음 wandb.Run.log() 호출에서 fig를 로깅하세요.

W&B Tables에 맞춤형 HTML 로깅하기

W&B에서는 Plotly와 Bokeh의 대화형 차트를 HTML로 로깅하여 Tables에 추가할 수 있습니다.

Plotly figure를 HTML로 Tables에 로깅하기

대화형 Plotly 차트를 HTML로 변환하여 W&B Tables에 로깅할 수 있습니다.

import wandb
import plotly.express as px

# 새 run을 초기화합니다.
with wandb.init(project="log-plotly-fig-tables", name="plotly_html") as run:

    # table을 생성합니다.
    table = wandb.Table(columns=["plotly_figure"])

    # Plotly figure의 경로를 생성합니다.
    path_to_plotly_html = "./plotly_figure.html"

    # Plotly figure 예시입니다.
    fig = px.scatter(x=[0, 1, 2, 3, 4], y=[0, 1, 4, 9, 16])

    # Plotly figure를 HTML로 저장합니다.
    # auto_play를 False로 설정하면 애니메이션이 있는 Plotly 차트가
    # table에서 자동으로 재생되지 않습니다.
    fig.write_html(path_to_plotly_html, auto_play=False)

    # Plotly figure를 HTML 파일로 Table에 추가합니다.
    table.add_data(wandb.Html(path_to_plotly_html))

    # table을 로깅합니다.
    run.log({"test_table": table})

Bokeh figure를 HTML로 Tables에 로깅하기

대화형 Bokeh 차트를 HTML로 변환하면 W&B Tables에 로깅할 수 있습니다.

from scipy.signal import spectrogram
import holoviews as hv
import panel as pn
from scipy.io import wavfile
import numpy as np
from bokeh.resources import INLINE

hv.extension("bokeh", logo=False)
import wandb


def save_audio_with_bokeh_plot_to_html(audio_path, html_file_name):
    sr, wav_data = wavfile.read(audio_path)
    duration = len(wav_data) / sr
    f, t, sxx = spectrogram(wav_data, sr)
    spec_gram = hv.Image((t, f, np.log10(sxx)), ["Time (s)", "Frequency (hz)"]).opts(
        width=500, height=150, labelled=[]
    )
    audio = pn.pane.Audio(wav_data, sample_rate=sr, name="Audio", throttle=500)
    slider = pn.widgets.FloatSlider(end=duration, visible=False)
    line = hv.VLine(0).opts(color="white")
    slider.jslink(audio, value="time", bidirectional=True)
    slider.jslink(line, value="glyph.location")
    combined = pn.Row(audio, spec_gram * line, slider).save(html_file_name)


html_file_name = "audio_with_plot.html"
audio_path = "hello.wav"
save_audio_with_bokeh_plot_to_html(audio_path, html_file_name)

wandb_html = wandb.Html(html_file_name)

with wandb.init(project="audio_test") as run:
    my_table = wandb.Table(columns=["audio_with_plot"], data=[[wandb_html]])
    run.log({"audio_table": my_table})
